Y 系列一般壓力表

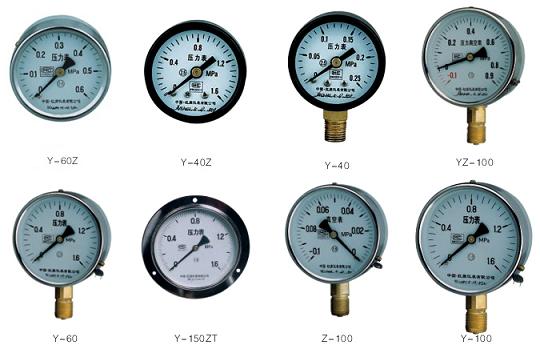

型號

Y-40
Y-40Z

Y-60
Y-60Z
Y-60ZT

Y-100
Y-100ZT

Y-150
Y-150ZT

Y-200
Y-250

公稱直徑 mm

φ 40

φ 60

φ 100

φ 150

φ 200 、φ 250

接頭螺紋

M10 × 1

M14 × 1.5

M20 × 1.5

0~10;16;25

0~10;16;25;40;60

0~0.6;1;1.6;2.5;4;6

-0.1~0

-0.1~0;-0.1-0.06;0.15;0.3;0.5;0.9;1.5;2.4

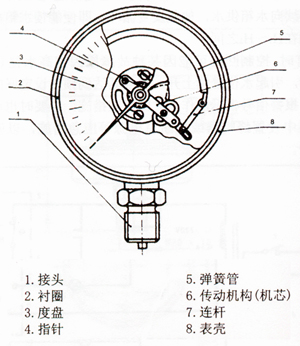

零件名稱

接頭

彈簧管

機芯

外殼

材料牌號

銅合金 Gpb29-1 磷銅 Qsn4-0.3

磷銅 Qsn4-0.3

銅合金

鋼板 0.8F

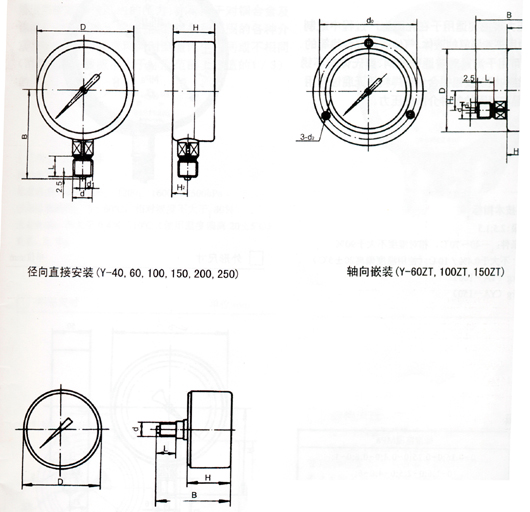

型號

D （φ）

d

d1 （φ）

L

d0 （φ）

B

H

d2 （φ）

H1

H2

Y-40

40

M10 × 1

4

10

58

23

8.5

Y-40Z

40

M10 × 1

4

10

44

23

0

Y-60

60

M14 × 1.5

5

14

56

28

10.5

Y-60Z

60

M14 × 1.5

5

14

56

28

0

Y-60ZT

60

M14 × 1.5

5

14

72

56

28

5

24

0

Y-100

100

M14 × 1.5

6

20

90

42

16

Y-100ZT

100

M20 × 1.5

6

20

118

83

43

5.5

25

24

Y-150

150

M20 × 1.5

6

20

116

44

16

Y-150ZT

150

M20 × 1.5

6

20

165

85

45

5.5

27

35

Y-200

200

M20 × 1.5

6

20

140

46

16

Y-250

250

M20 × 1.5

6

20

170

60
