時代TLSM系列激光測徑儀產品說明

概 述
TLSM系列激光測徑儀是一種高精度、非接觸的尺寸測量儀器。它通過激光束的掃描獲得被測目標的尺寸。它廣泛用于測量熱的、軟的、易碎的、以及其它傳統方法不易測量的物體。非常適合生產中的在線測量或者線材、棒材、管材、機械和電子元件、以及其它生產過程的在線精密測量。
TLSM產品的自動方式適用于連續的測量；手動方式適合單次測量或多次測量。它可以設置上下偏差、峰峰值限制，當超限后做相應的報警；還可以計算最大值、最小值、平均值。例如：可以測量旋轉圓柱體的最大值、最小值，輥?zhàn)拥钠�差，以及類似的工件�?BR>技術參數

型號	技術參數
	測量范圍	測量精度	重復性	分辨率
TLSM101	0.01-1	±0.001	±0.0005	0.0001
TLSM110	0.1-10	±0.002	±0.0005	0.0001
TLSM130	0.6-30	±0.003	±0.0005	0.0001

功能介紹
顯示方式：7位LED數碼管(□□□．□□□□mm)
掃描速度：1680次/秒
測量尺寸：外徑
測量方式：自動、手動（包括鍵盤觸發和外部觸發）、上位機控制
測量觸發：內部連續觸發，鍵盤觸發和外部觸發
外部觸發要求最小30ms的短路信號或集電極開路的低電平信號
上位機接口：RS-232（RS-485可選）
模擬接口：輸出的是測量值和名義值之差，+10V～-­10V對應+2mm～-­2mm
分辨率：0.1µm，5mv/1µm
統計計算：從測量開始到測量結束的平均值、最大值、最小值、峰峰值

公差設定：　　 名義值　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　上偏差　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　下偏差　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　峰峰值　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　偏置值　　　　　　　　最大7位　　□□□．□□□□mm
報警：　　　　　　上偏差、下偏差、峰峰值超限報警
無觸點開關：　　1a×3 （0.1A AC100V）
透明物體測量： 測量透明物體外徑
工作環境：　　　　0℃～45℃ 35％～85％RH（不結露）
電源范圍：　　　　AC85V～265V 50Hz/60Hz　　30W
重量：　　　　　　控制器3kg，傳感器2kg
尺寸：　　　　　　控制器：310mm×240mm×85mm，傳感器：420mm×35mm×110mm

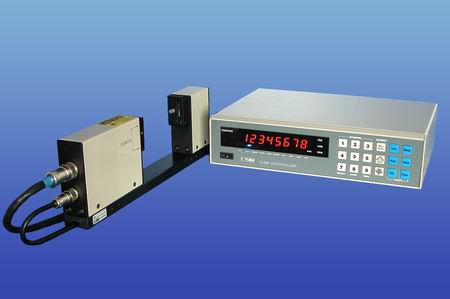

標準配置
部 件 名 稱　　　　　數量
傳感器發送器　　　　　1
傳感器接收器　　　　　1
傳感器基座　　　　　　1
控制器　　　　　　　　1
信號電纜　　　　　　　1
電源線　　　　　　　　1
